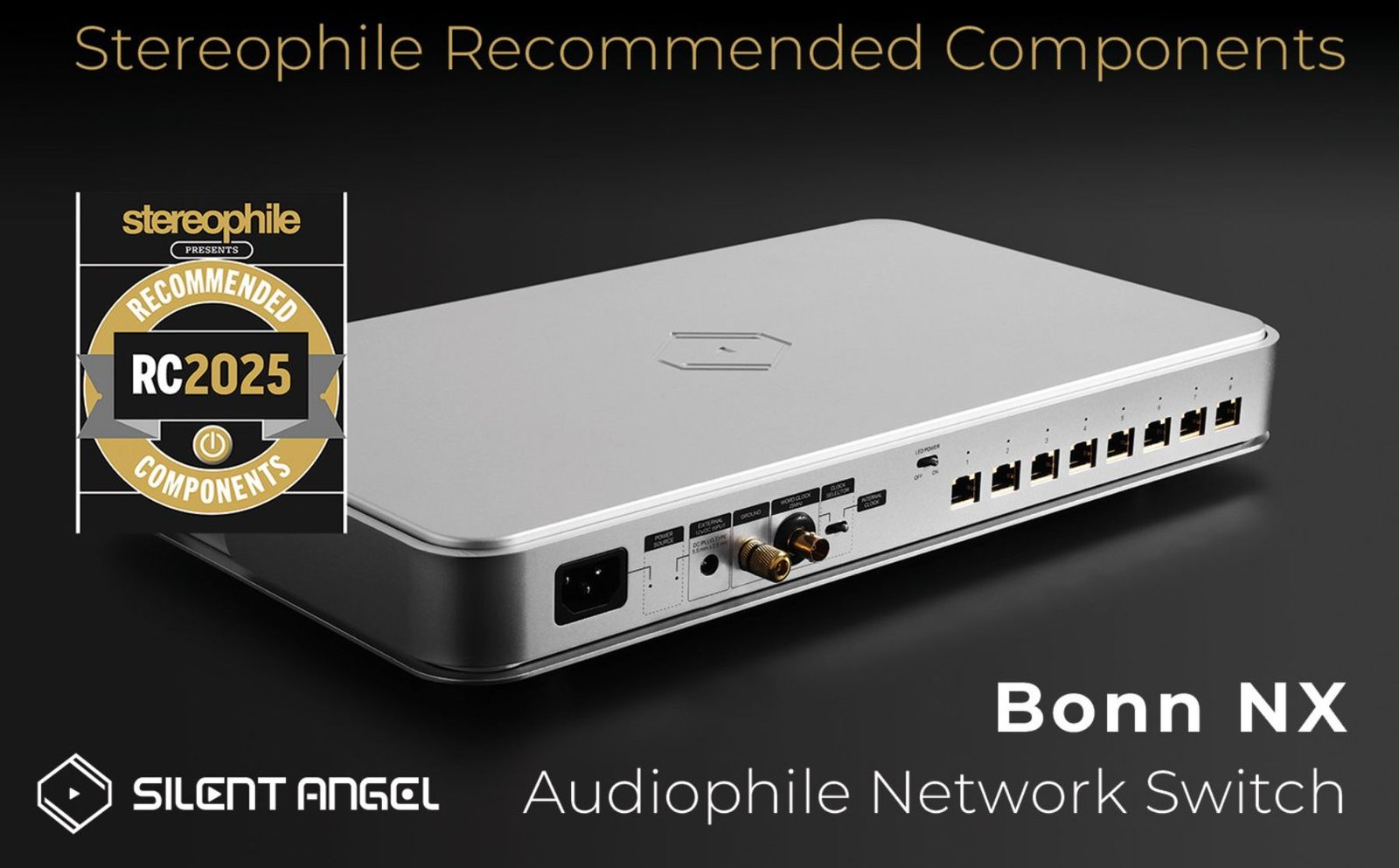

Bonn NX – Conmutador de red

Descripción

Silent Angel emplea un enfoque intransigente en el diseño y ejecución de circuitos electrónicos. Aislar, filtrar y reducir el ruido preserva la integridad de la fuente y entrega una señal pura a los componentes conectados. Al igual que con todos los productos Silent Angel, nuestro objetivo es garantizar que el dispositivo funcione con un voltaje de sistema estable, envíe paquetes sincronizados con precisión y reduzca el ruido de salida extraño. Hemos descubierto que incluso la mejora más pequeña puede mejorar levemente la calidad del sonido y la implementación de muchas mejoras pequeñas puede liberar el máximo potencial de las redes de transmisión por secuencias de alta resolución. Bonn NX es la culminación de todo lo que hemos aprendido sobre la ingeniería de conmutadores de red de nivel de audio: ofrece el rendimiento sonoro más alto disponible actualmente.

Diseños únicos y avanzados
Ocho puertos Gigabit Ethernet ricamente chapados en oro cuentan con puertos críticamente espaciados calculados para minimizar posibles interferencias de señal.
Módulo de fuente de alimentación conmutada interna de grado radar líder en su clase, una tecnología exclusiva para equipos acústicos sensibles al ruido.
Transmisión de datos perfectamente sincronizada.
TCXO (Oscilador de cristal de compensación de temperatura) reduce en gran medida los problemas de latencia de la red y los efectos de fluctuación.
El nuevo diseño del chasis consta de dos capas de materiales diferentes y cuidadosamente seleccionados: la capa interior es de acero galvanizado, mientras que la capa exterior es de aleación de aluminio gruesa y de alta calidad. Esta extravagante construcción maximiza el blindaje y el control de las corrientes parásitas al tiempo que amortigua las vibraciones y el ruido. El diseño moderno y elegante añade un gran atractivo estético, lo que convierte a Bonn NX en una obra de arte funcional del audio.

Opciones avanzadas para audiófilos serios
El conector de alimentación de 12 V CC pasa por alto el módulo de alimentación de conmutación interno, lo que permite la conexión a una fuente de alimentación lineal externa (Forester) para una mejora significativa del rendimiento.
El terminal de conexión a tierra chapado en oro proporciona una mayor reducción del ruido.
El interruptor de luz LED permite a los usuarios apagar el indicador de estado del puerto.
El módulo receptor de reloj líder en su clase permite la entrada de reloj externo.

Reloj y circuito de alimentación.

1. Reloj TCXO (25MHz): Elimina frecuencias extrañas y genera una señal de sincronización pura y precisa. Salida de señal de ruido de fase ultrabajo y alta precisión como fuente de reloj para nuestro sistema de conmutador Ethernet.
2. Circuito de fuente de alimentación para reloj TCXO : Utiliza tecnología de filtro de potencia de múltiples etapas, eliminando diafonía y ruido en diferentes frecuencias de 10MHz, 100MHz y 1GHz y alimentando energía purificada al módulo TCXO.
3. Circuito de fuente de alimentación para sistema de conmutación : circuito regulador de voltaje de ruido ultrabajo, capaz de procesar potencia de amplio rango dinámico. Presenta un diseño de circuito altamente eficiente y un tiempo de respuesta rápido. Desarrollado por la serie TPS56623x que mantiene una ondulación de salida más baja en TODAS las condiciones de carga.
4. Circuito de filtro de alimentación de CA : el circuito de estrangulación de modo común de alto aislamiento para entrada de alimentación de CA evita la contaminación acústica de fuentes de alimentación de CA, como otros dispositivos o sistemas de alimentación conectados a la red.
5. Módulo de alimentación Silent Angel exclusivo y personalizado : módulo de alimentación de CA a CC de amplio rango dinámico. Circuito de protección seguro, estable y con poca ondulación, bien cubierto por un disipador de calor para alumnos.
6. Conéctese a la fuente de alimentación lineal opcional. Jack DC para LPS externo de 12V DC.
7. Recepción del puerto de entrada del reloj externo (chapado en oro, a 25MHz).
8. Selector de reloj interno/externo.

Aisladores de amortiguación de vibraciones
Fabricados con acero inoxidable sólido de alta pureza, los pies de control de resonancia de Silent Angel amortiguan la energía mecánica de fuentes internas y externas, reduciendo el ruido mecánico y eléctrico, la electricidad estática, etc. El resultado es una dinámica mejorada y una mayor resolución de detalles finos.

Diseñado para transmisión de música HD
Bonn NX crea una zona HiFi dedicada para aislar eficazmente sus dispositivos de audio del resto del tráfico digital, eliminando así el ruido y transmitiendo datos con una precisión de sincronización extrema. La implementación de un “ecosistema de red” aislado para el audio elimina la degradación causada por la tormenta de interferencias de red y los problemas de latencia causados ​​por actividades que consumen mucho ancho de banda desde las PC y otros dispositivos conectados.

Módulo de reloj exclusivo, TCXO: El TCXO (oscilador de cristal de compensación de temperatura) de Silent Angel es más preciso que los relojes de cristal que se encuentran en otros conmutadores de red, lo que reduce los problemas de latencia y los efectos de fluctuación.

Mejora del efecto de fluctuación: la distorsión es un subproducto común de la transmisión de paquetes de red de alta frecuencia. Bonn NX reduce la fluctuación a 369 ps, mientras que los interruptores típicos se presentan a 705 ps.

Optimizado para aplicaciones de música de alta resolución

• Optimizado para la infraestructura de Roon; por ejemplo, admitir una red compuesta por Rhein Z1 como servidor Roon Core o Munich M1 como reproductor Roon Ready.
• Optimizado para servicios de streaming de alta resolución como Tidal, Qobuz, Spotify y más.
• Optimizado para reproducir colecciones de música desde NAS (Network Attached Storage). Funciona bien con varias marcas, incluidas QNAP, Synology y WD NAS.

Actualizaciones adicionales
Fuente de alimentación
Conecte el Bonn NX a la fuente de alimentación lineal Forester F2 de Silent Angel (que suministra salidas duales de CC de 12 voltios) para mejorar aún más la entrega de energía y la estabilidad.
Entrada de reloj externo
Silent Angel creó el Genesis GX para que sea el Word Clock definitivo para audiófilos: ¡lleva tu sistema al siguiente nivel con Genesis!

• Color disponible Negro, Plata
• Entrada de alimentación
  • IEC (CA) 100-240 V, 50/60 Hz
  • (CC) 12 V/1 A (conector de 5,5 mm x 2,5 mm)
• Puerto Ethernet Puerto RJ45 de 1 GbE chapado en oro x 8
• Interfaz
  • Interruptor de entrada de reloj x 1 (externo/interno)
    – Interfaz BNC Word Clock externo de 25 MHz
    – Módulo de reloj TCXO especializado en ángulo silencioso
  • Puerto LAN Interruptor indicador LED x 1
    – Controla el estado de encendido/apagado del puerto LAN Puerto de conexión a tierra LED
  • x 1
    – Conectar a un Caja de tierra para hacer que la calidad de la señal sea más pura y precisa sin interferencias.
• Indicador LED
  • LED de alimentación de CA (verde) x 1
  • LED de alimentación de CC (verde) x 1
  • LED de estado del puerto LAN x 8
  • – Se enciende cuando está vinculado; Parpadea cuando está activo
  • – Verde: 1000 Mbps; Ámbar: 100 Mbps
• Temperatura
  • En funcionamiento: 32 ~ 86 °F (0 ~ 30 °C)
  • Almacenamiento: -4 ~ 158 °F (-20 ~ 70 °C)
• Humedad
  • En funcionamiento: 10% ~ 90% RH (sin condensación)
  • Almacenamiento: 5% ~ 95% RH (sin condensación)
• Dimensiones: 439 (ancho) x 63 (alto) x 250 (profundidad) mm
• Peso: 6,4 kg
