OCK-2P – Reloj maestro

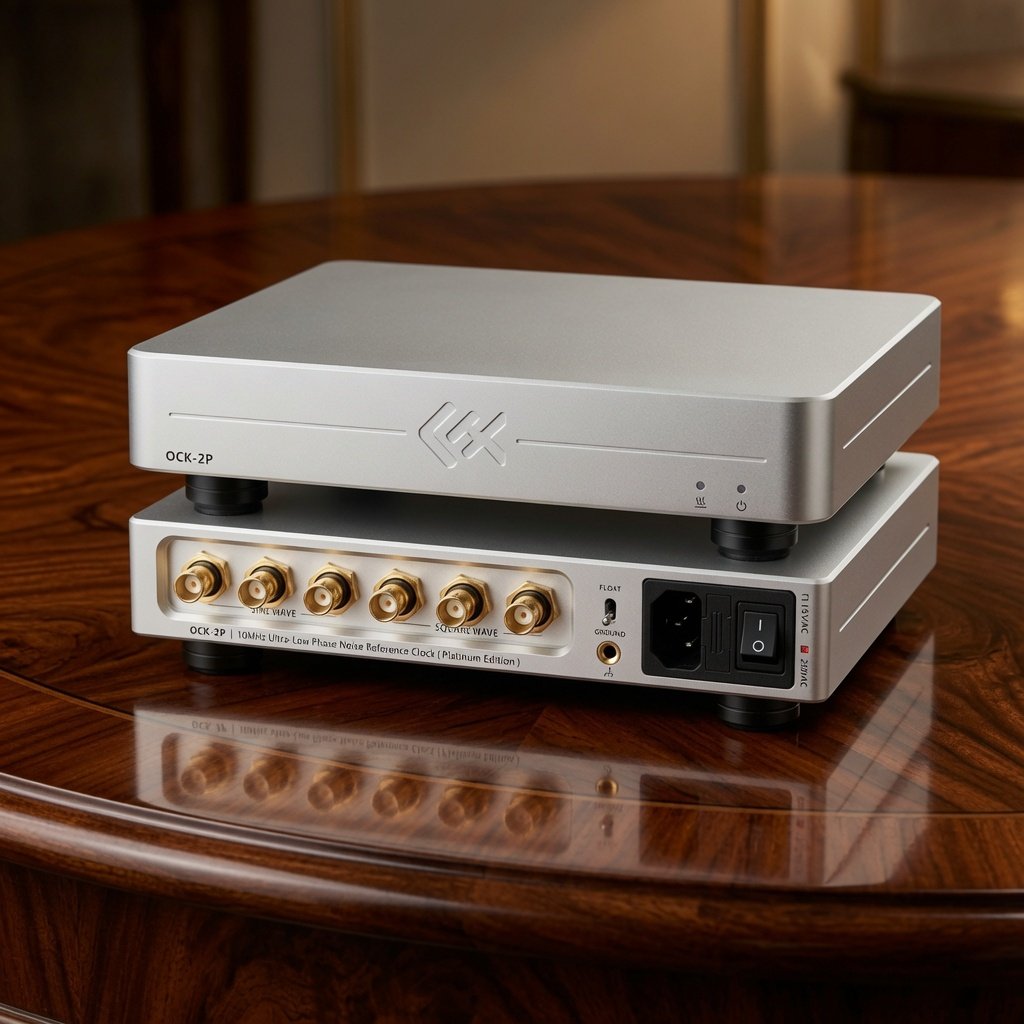

LHY Audio OCK-2P Platinum Edition

Reloj maestro de referencia de 10 MHz

El LHY Audio OCK-2P Platinum Edition es un reloj maestro de alta precisión concebido para mejorar la sincronización de los sistemas digitales más exigentes. Puede utilizarse con streamers, transportes digitales, switches, DAC y distribuidores de reloj que dispongan de una entrada compatible de 10 MHz.

En cualquier sistema digital, la precisión temporal es fundamental. Las pequeñas desviaciones de reloj —conocidas habitualmente como jitter— pueden afectar a la estabilidad, la definición y la naturalidad de la reproducción. El OCK-2P proporciona una referencia externa de 10 MHz extremadamente estable para que los diferentes componentes compatibles trabajen con una base temporal común y precisa.

Oscilador OCXO de ruido de fase ultrabajo

En el corazón del OCK-2P encontramos un oscilador de cristal controlado por temperatura —OCXO— cuidadosamente seleccionado. Su ruido de fase alcanza valores de hasta –115 dBc a 1 Hz y –140 dBc a 10 Hz, con una estabilidad de frecuencia inferior a ±5 ppb.

En un equipo correctamente ajustado, esta mayor precisión temporal puede traducirse en una escena sonora más estable, mejor enfoque de voces e instrumentos, mayor claridad en los pequeños detalles y una sensación de fondo más silencioso.

El oscilador se aloja en una cámara térmica independiente, encargada de mantener una temperatura de funcionamiento estable. Un indicador frontal informa cuando el proceso de calentamiento ha finalizado. Aunque el reloj comienza a entregar señal desde el encendido, alcanza su rendimiento óptimo una vez estabilizado.

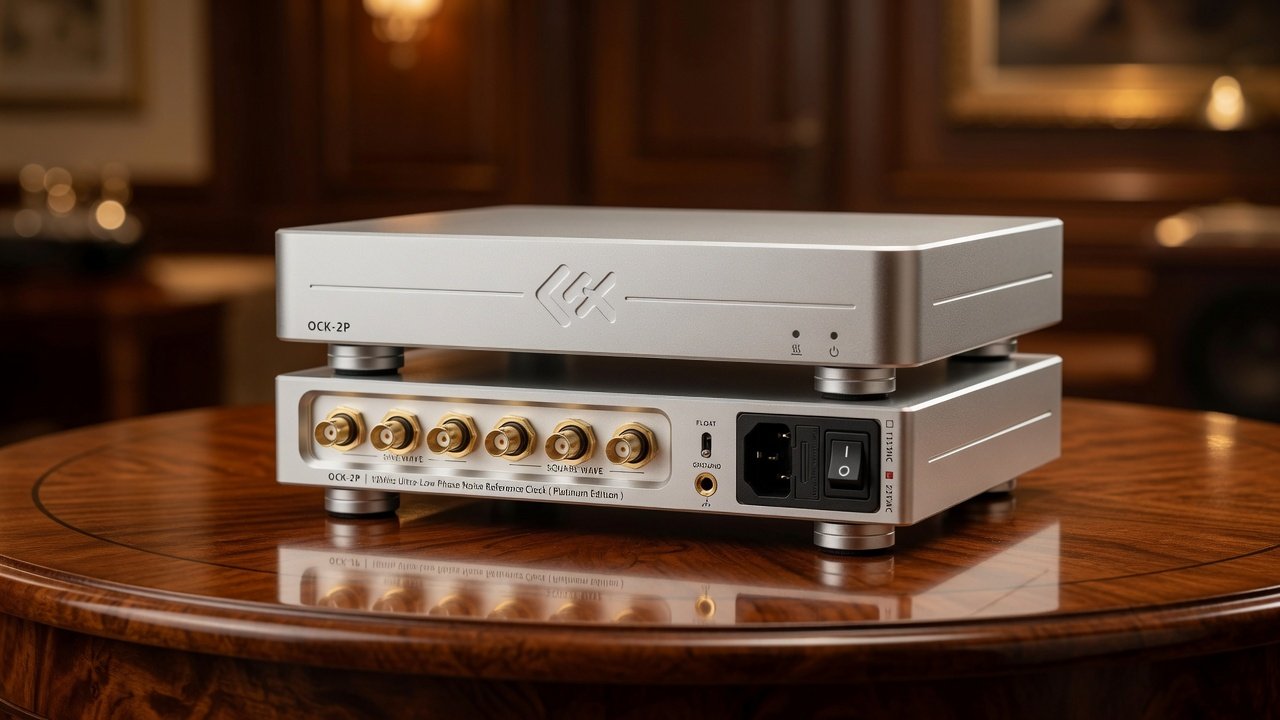

Seis salidas independientes de 10 MHz

El OCK-2P dispone de seis salidas BNC sincronizadas:

• Tres salidas de onda sinusoidal.
• Tres salidas de onda cuadrada.
• Cuatro conexiones de 50 Ω.
• Dos conexiones de 75 Ω.

Cada salida cuenta con su propio circuito de aislamiento y amplificación. Esto permite sincronizar varios componentes simultáneamente, reduciendo la interacción eléctrica entre las distintas salidas y manteniendo la integridad de la señal de reloj.

Alimentación lineal completamente renovada

La edición Platinum incorpora un transformador toroidal Noratel de 30 VA, duplicando la reserva de potencia empleada en el OCK-2S. La alimentación utiliza filtrado EMI, rectificación de alta velocidad y regulación lineal en dos etapas mediante LM350T y LT3041.

Esta arquitectura proporciona una alimentación especialmente limpia y estable tanto al oscilador como a los circuitos de distribución. En un reloj de referencia, donde cualquier pequeña interferencia puede comprometer la precisión, la calidad de la fuente de alimentación resulta tan importante como el propio oscilador.

Chasis CNC con cinco cámaras independientes

El recinto está mecanizado a partir de un bloque de aluminio y dividido internamente en cinco compartimentos funcionales. El transformador, la entrada de corriente, la fuente lineal, el oscilador y la placa de salidas permanecen físicamente separados para reducir interferencias electromagnéticas, vibraciones y contaminación entre circuitos.

Además, incorpora un terminal de tierra dedicado y un selector que permite elegir entre funcionamiento conectado a tierra o flotante, facilitando su adaptación a las necesidades de cada instalación.

Instalación y compatibilidad

El OCK-2P se conecta mediante un cable coaxial BNC a la entrada de reloj externo de 10 MHz del componente que se desea sincronizar. Es imprescindible comprobar previamente la impedancia requerida —50 o 75 Ω— y el tipo de señal admitido —sinusoidal o cuadrada—.

Para obtener el mejor rendimiento se recomienda dejar transcurrir al menos 15–30 minutos desde un arranque en frío. La estabilización térmica completa se alcanza aproximadamente a los 60 minutos.

Importante: este producto solamente puede utilizarse con equipos que incorporen una entrada de reloj externo compatible de 10 MHz. Antes de realizar el pedido, conviene verificar la impedancia y el tipo de onda aceptados por el componente.



Características técnicas

• Tipo: reloj maestro externo de referencia.
• Frecuencia de salida: 10.000 MHz.
• Oscilador: OCXO controlado por temperatura.
• Número de salidas: 6 salidas BNC independientes.
• Onda sinusoidal: 2 salidas de 50 Ω y 1 de 75 Ω.
• Onda cuadrada: 2 salidas de 50 Ω y 1 de 75 Ω.
• Nivel de salida sinusoidal: 2,8 Vpp / 1 Vrms / 13 dBm a 50 Ω.
• Nivel de salida cuadrada: 2 Vpp / 1 Vrms / 13 dBm a 50 Ω.
• Ruido de fase típico:
  • ≤ –115 dBc a 1 Hz.
  • ≤ –140 dBc a 10 Hz.
  • ≤ –150 dBc a 100 Hz.
  • ≤ –158 dBc a 1 kHz.
  • ≤ –160 dBc a 10 kHz.
• Precisión de frecuencia: inferior a ±0,05 ppm.
• Estabilidad de frecuencia: inferior a ±5 ppb.
• Estabilidad a corto plazo: 2 × 10⁻¹² a 1 segundo.
• Transformador: toroidal Noratel de 30 VA.
• Regulación: doble etapa LM350T + LT3041.
• Calentamiento básico: aproximadamente 15 minutos.
• Estabilización completa: aproximadamente 60 minutos.
• Alimentación: 220–240 V CA.
• Consumo: aproximadamente 10 W durante el calentamiento y 5 W en funcionamiento estable.
• Dimensiones: 240 × 175 × 50 mm.
• Peso: 2 kg.

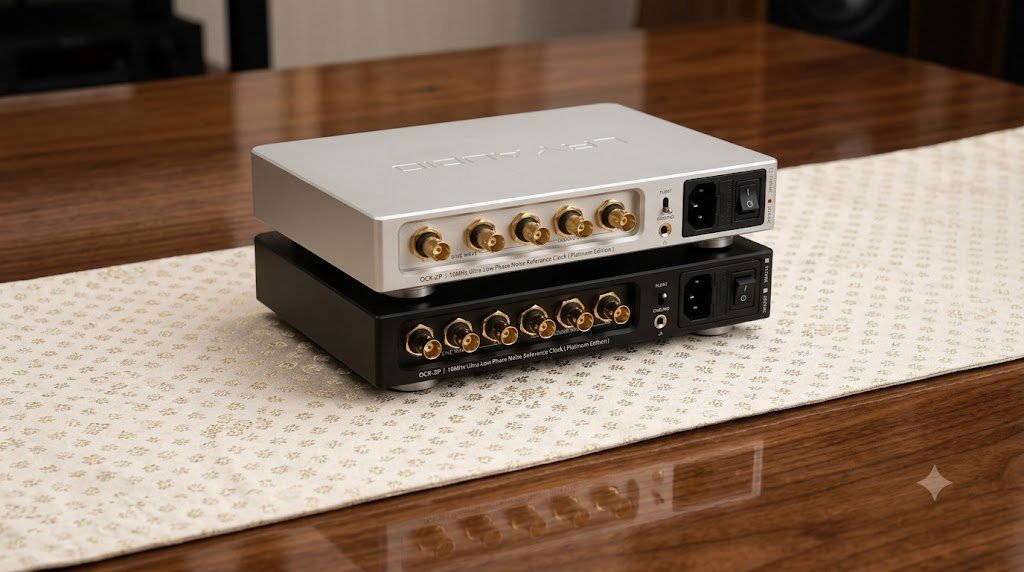

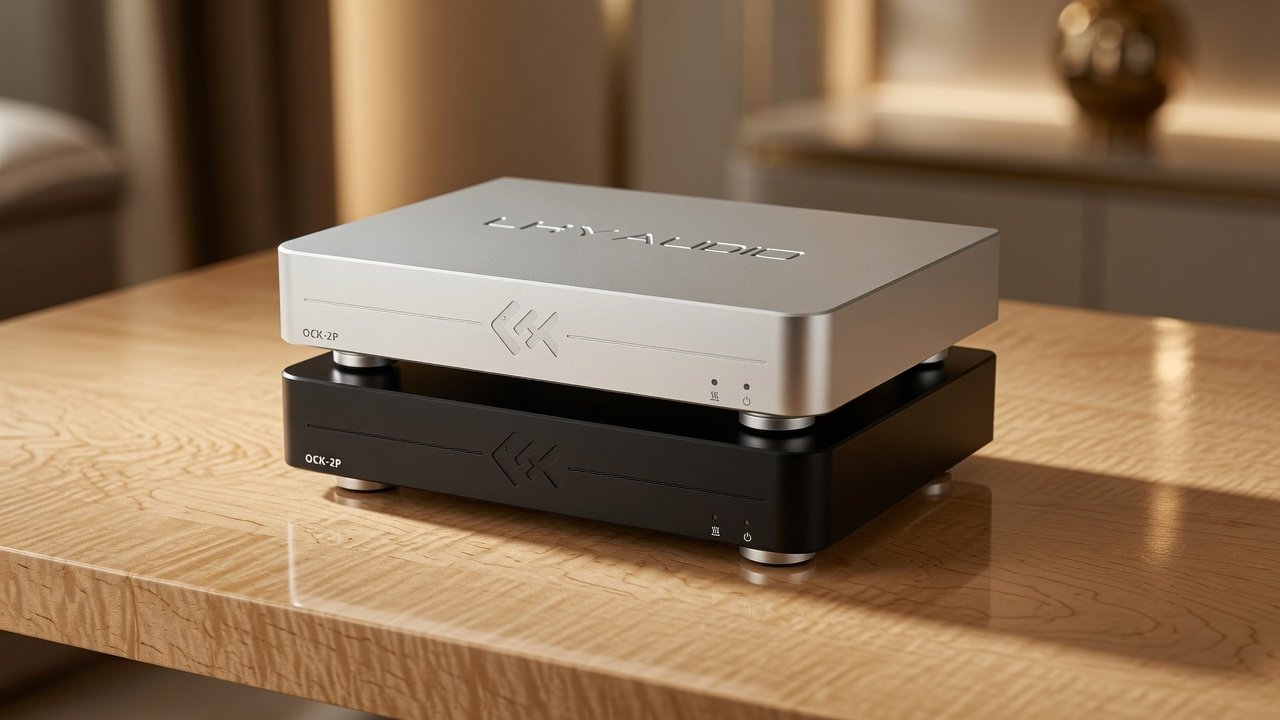

• Acabados disponibles: negro o plata.

Información contrastada con la ficha oficial del LHY Audio OCK-2P y su manual de usuario.
