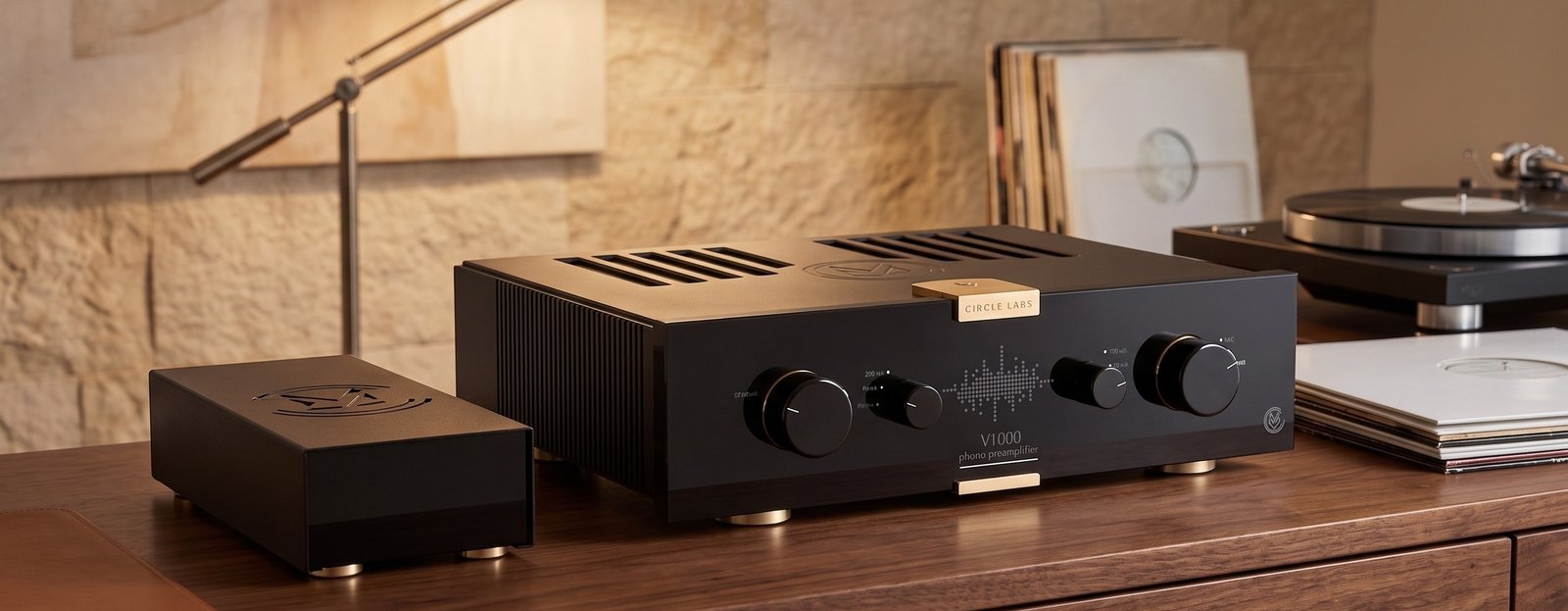

Circle Labs V1000 – Phono MM/MC

Description

La construcción de la sección MC de la etapa de fono incorpora nuestro transformador elevador exclusivo, diseñado y fabricado a mano en el taller de la fábrica. Siempre nos centramos en crear nuestras propias soluciones, en lugar de utilizar piezas OEM ampliamente disponibles. El SUT en la etapa de fono V1000 no recicla diseños existentes: lo hicimos desde CERO.

El bobinado primario está hecho de alambre Litz que contiene 25 tramos, aislados entre sí mediante una trenza de seda. El bobinado secundario está hecho con alambre de cobre de alta pureza. Esta sofisticada configuración nos ha permitido obtener cifras de resistencia muy bajas (0,25 Ohm/22 Ohm), para minimizar las pérdidas de señal de la cápsula.

La señal del SUT va a la sección del preamplificador MM, que se basa en válvulas ecc88/6922 (2 tubos para cada canal). Su polarización constante se ha logrado mediante el uso de celdas. El circuito opera con retroalimentación negativa cero. El diseño es 100% dual mono con circuitos independientes y completamente aislados para los canales derecho e izquierdo.

En la fuente de alimentación, utilizamos condensadores de polipropileno de Mundorf y un estabilizador de tipo cascada de dos etapas con retroalimentación cero. Para reducir la interferencia, los transformadores de potencia se colocan en una carcasa separada.

Desde una perspectiva de entrada, nuestro preamplificador de fono incorpora dos entradas independientes. Está preparado para admitir una configuración de dos tocadiscos/brazos, acomodando cartuchos con impedancia completa (10-1000 Ohm) y proporciona un amplio rango de ajuste de capacitancia (0-320 pF).

En el panel frontal, el usuario puede configurar las curvas RIAA clásicas a través de las dos perillas de ajuste, o aplicar sus propios ajustes personalizados para adaptarse mejor a la producción de discos lanzados antes de la estandarización. Las perillas adicionales incluyen conmutación MC/Mute/MM y selector de entrada.

Características técnicas

• Tipo: preamplificador de phono a válvulas para cápsulas MM y MC
• Construcción: doble mono, con circuitos independientes y aislados para cada canal
• Ganancia MM: 45 dB
• Ganancia MC: 65 dB, ampliable a 70 dB

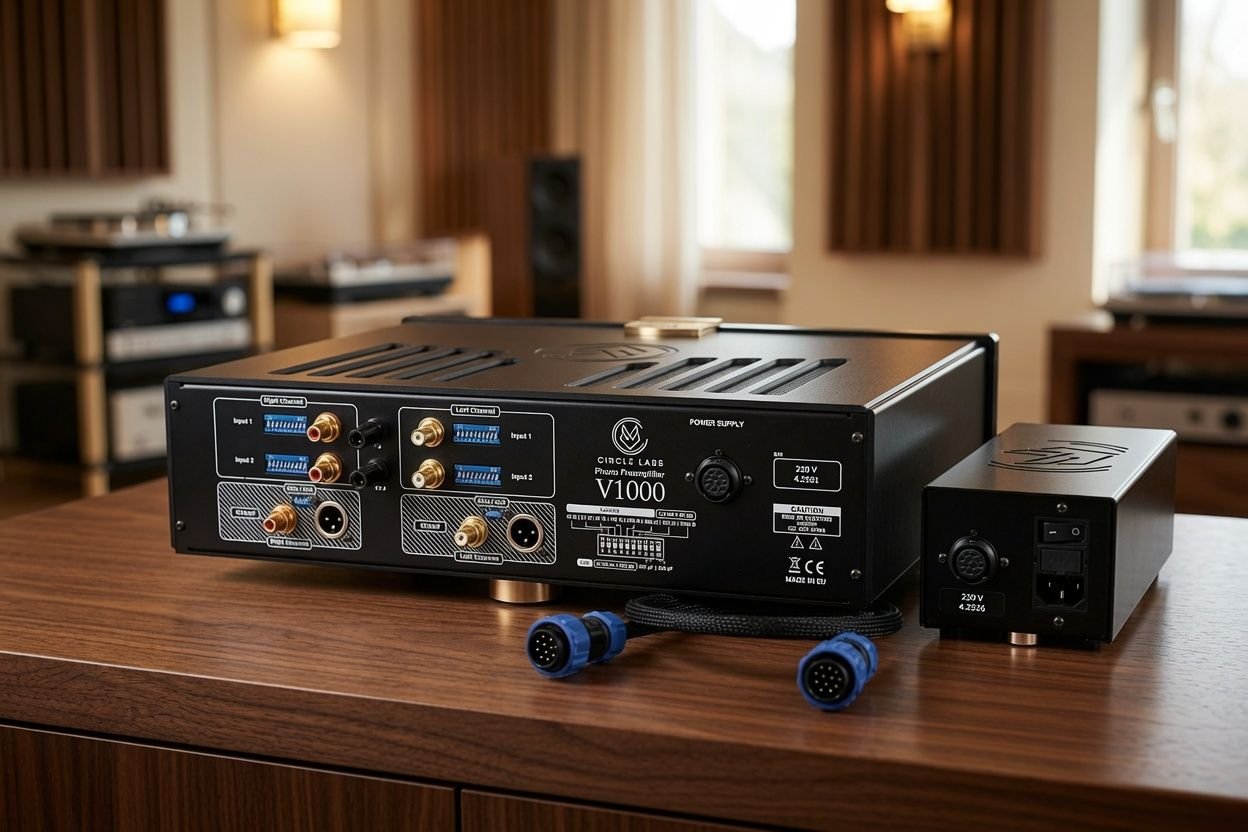

• Entradas: 2 × RCA, configurables independientemente
• Salidas: 1 × RCA y 1 × XLR balanceada
• Impedancia de carga MC: ajustable entre 10 y 1.000 Ω
• Capacitancia de carga MM: ajustable entre 0 y 320 pF
• Curvas de ecualización:
  • Graves/medios: 230, 318 RIAA, 400 y 630 µs
  • Agudos: 100, 75 RIAA, 50 y 25 µs
• Válvulas: 4 × E88CC/6922
• Circuito: sin realimentación negativa
• Transformador elevador MC: SUT de diseño propio con doble núcleo nanocristalino
• Fuente de alimentación: externa, con condensadores de polipropileno Mundorf
• Regulación de alimentación: estabilizador en cascada de dos etapas, sin realimentación
• Longitud del cable de alimentación entre unidades: 1,2 m
• Fusible: T400 mA retardado, 5 × 20 mm

Dimensiones y peso

• Unidad principal: 430 × 130 × 365 mm —ancho × alto × fondo—
• Fuente de alimentación: 98 × 83 × 210 mm —ancho × alto × fondo—
• Peso de la unidad principal: 9,5 kg
