EFI -Filtro Ethernet con aislamiento óptico

Descripción

El LHY Audio EFI es un filtro Ethernet diseñado para reducir el ruido eléctrico y las interferencias que pueden viajar a través de la red doméstica hasta el streamer, servidor musical o reproductor de audio en red.

En su interior, la señal Ethernet se convierte en señal óptica y vuelve a transformarse posteriormente en Ethernet, rompiendo así la conexión eléctrica directa entre el router, el switch y el equipo de audio. Este aislamiento ayuda a evitar que corrientes parásitas, ruido de masa e interferencias electromagnéticas alcancen los componentes más sensibles del sistema.

El EFI incorpora dos módulos independientes de conversión óptica, cada uno alimentado mediante una fuente lineal de muy bajo ruido. Su diseño utiliza reguladores LT3042, filtrado mediante condensadores de alta capacidad, inductores de modo común y filtro EMI en la entrada de corriente.

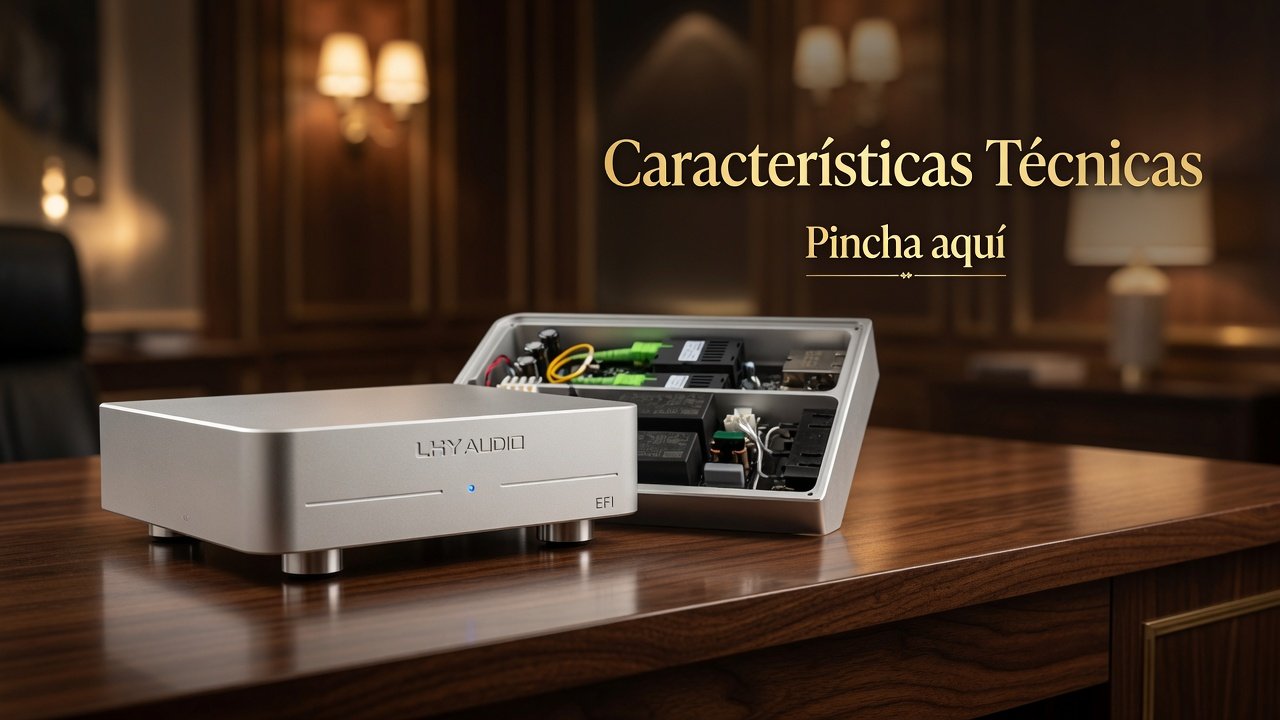

Todo el circuito está instalado en un sólido chasis mecanizado en aluminio, pensado para proteger la electrónica interna frente a vibraciones e interferencias externas.

Su instalación es muy sencilla: basta con conectar el cable Ethernet procedente del router o switch a la entrada del EFI y utilizar la salida aislada para alimentar el streamer, servidor musical, DAC de red o switch de audio.

Una solución práctica para quienes desean mejorar la calidad de la señal de red antes de que llegue al sistema de audio.

Características técnicas

• Tipo: filtro Ethernet con aislamiento óptico
• Conversión interna: Ethernet a fibra óptica y fibra óptica a Ethernet

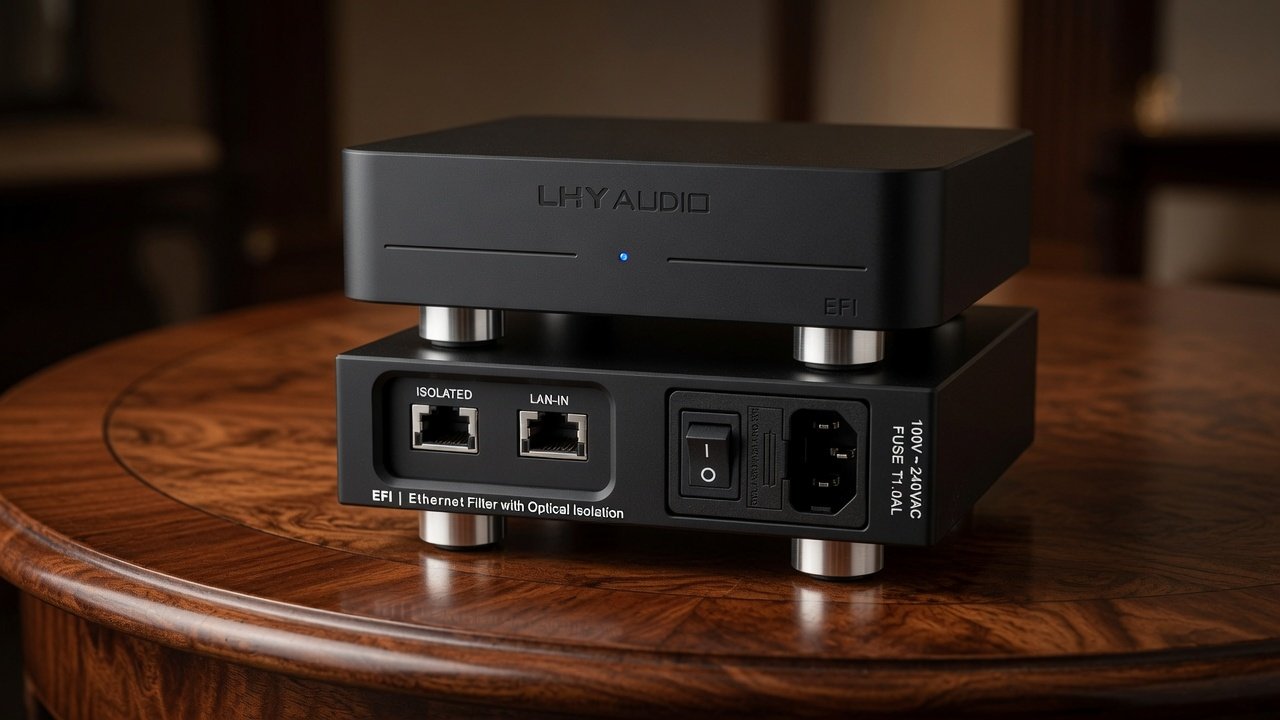

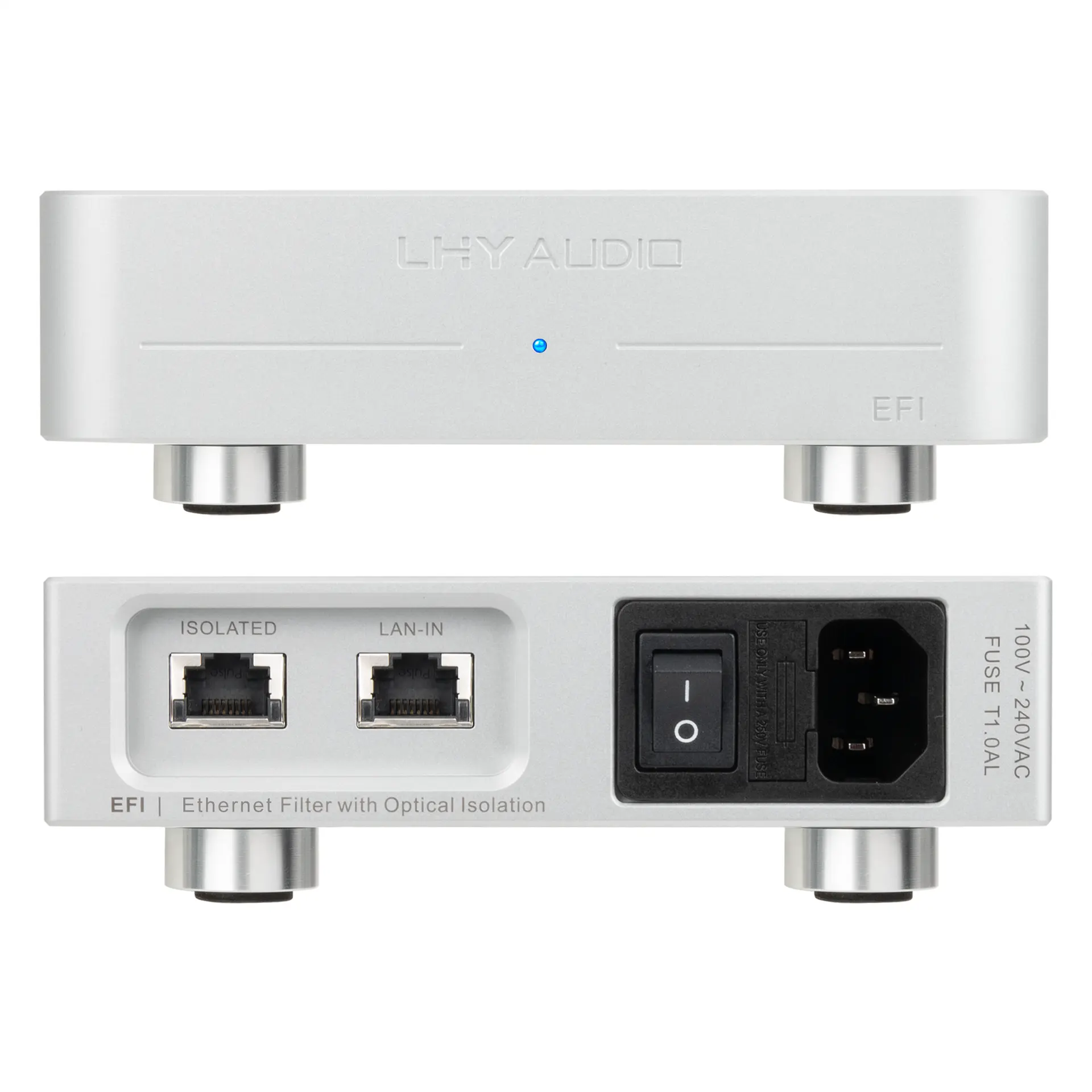

• Puertos: 2 × RJ45
• Conexiones: entrada Ethernet y salida Ethernet aislada
• Velocidad de red: 10/100/1000 Mbps
• Compatibilidad: Gigabit Ethernet
• Protocolo: IEEE 802.3x
• Fuentes de alimentación: dos fuentes lineales independientes
• Regulación: LT3042 con etapa PNP
• Filtrado interno: condensadores de alta capacidad
• Reducción de interferencias: inductores de modo común
• Filtro de entrada: filtro EMI

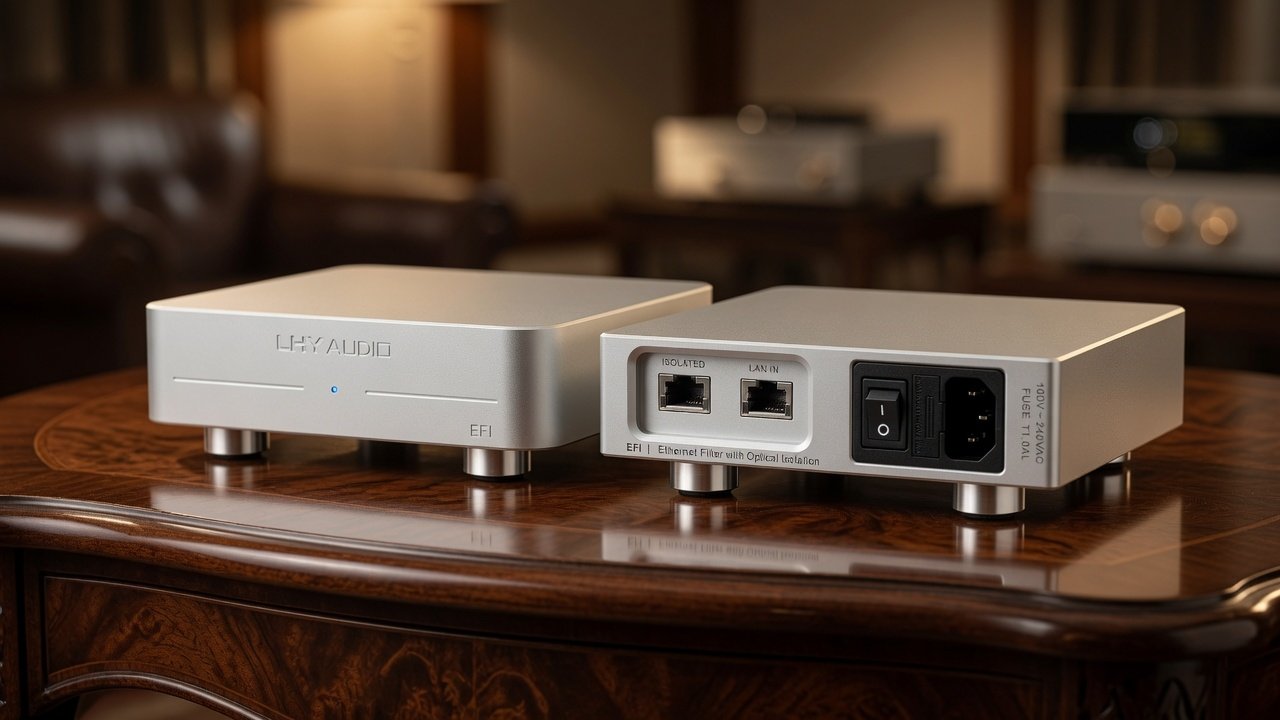

• Chasis: aluminio mecanizado
• Alimentación: 110–120 V o 220–240 V CA
• Dimensiones: 150 × 175 × 50 mm
• Peso: aproximadamente 1,5 kg
• Aplicaciones: streamers, servidores musicales, switches de red, mini-PC y reproductores de audio en red
• Accesorios incluidos: cable Ethernet Cat 6 de 1,5 metros y cable de alimentación IEC
