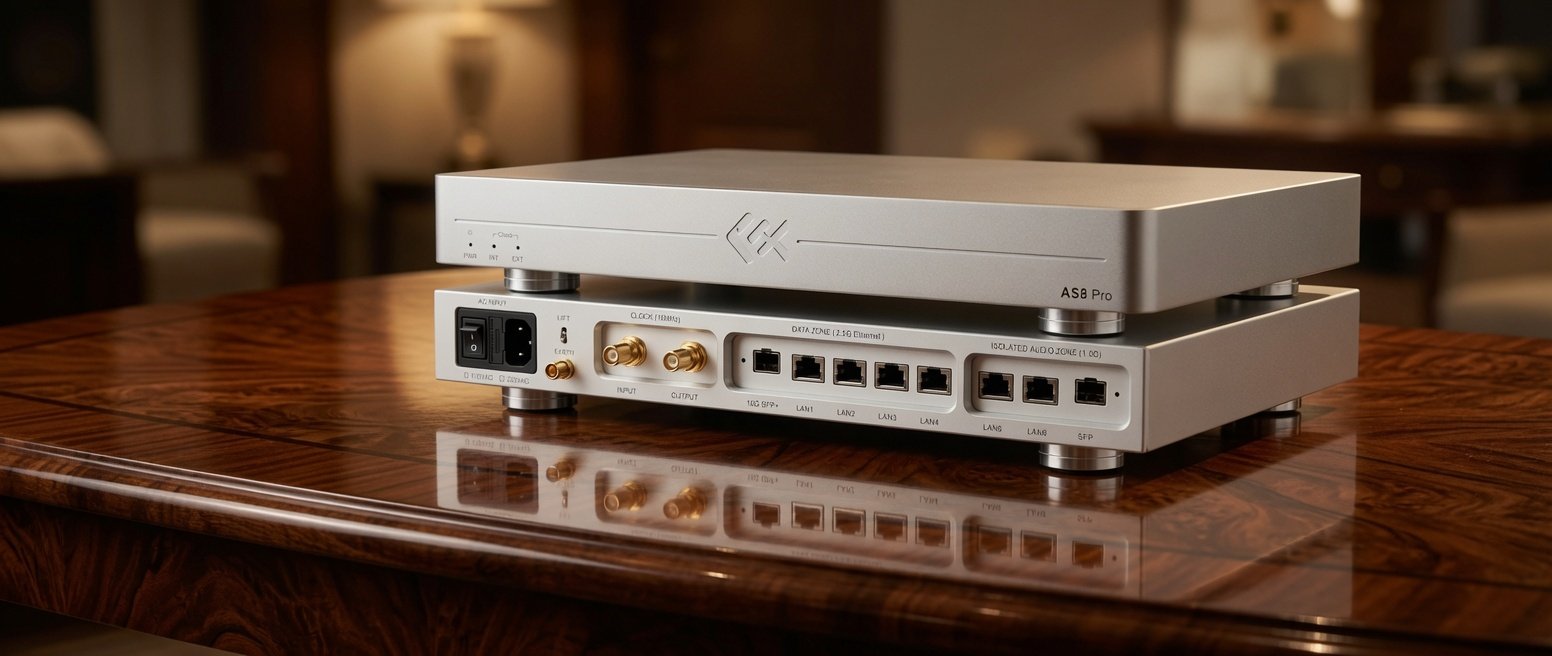

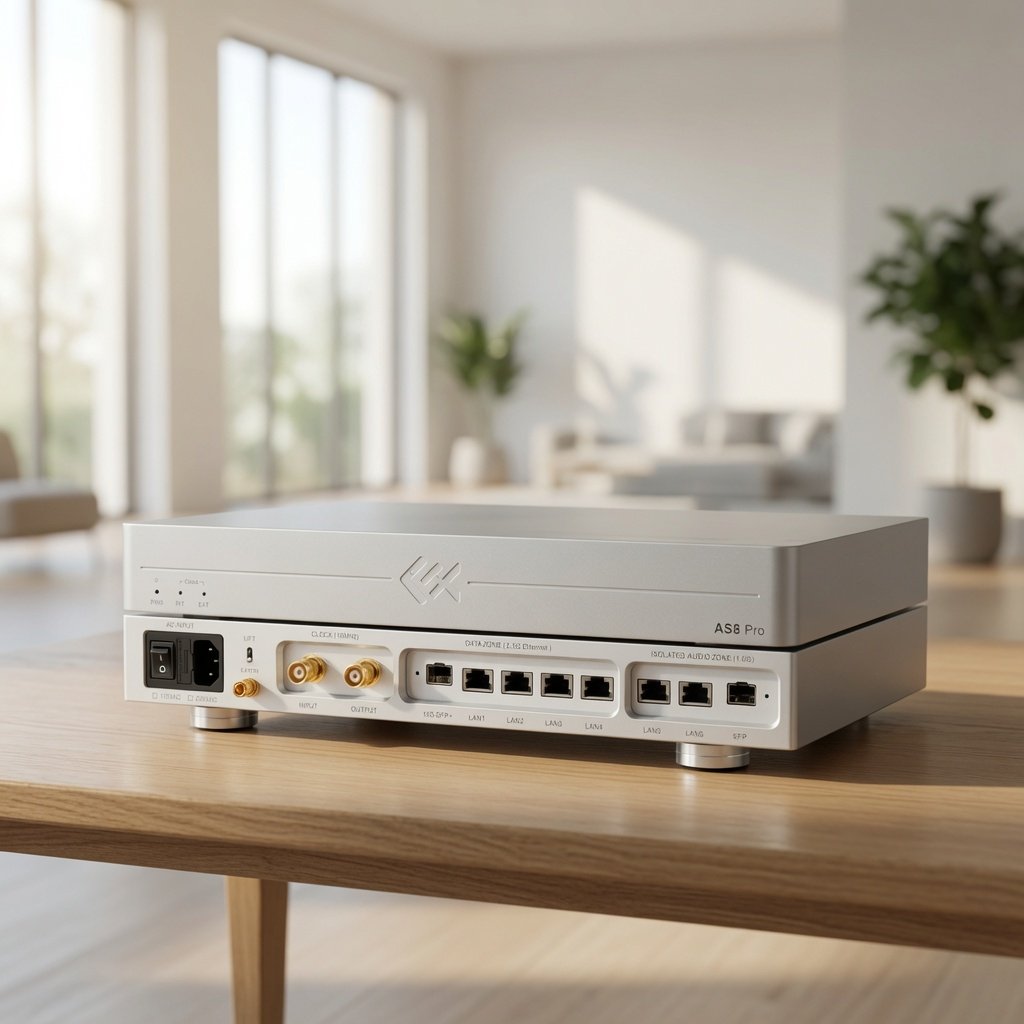

AS 8 Pro

• Zona principal de conmutación:
  • 4 puertos Ethernet RJ45 de hasta 2,5 Gbps
  • 1 puerto óptico SFP/SFP+ compatible con velocidades de hasta 10 Gbps
• Zona de audio aislada:
  • 2 puertos Ethernet RJ45 de hasta 1 Gbps
  • 1 puerto óptico SFP de hasta 1,25 Gbps
• Número total de conexiones:
  • 6 puertos RJ45
  • 2 puertos SFP/SFP+
• Aislamiento óptico interno mediante enlace de fibra monomodo entre la zona principal y la zona dedicada al equipo de audio.

Sistema de reloj

• Oscilador interno de alta precisión SC-Cut OCXO
• Frecuencia de referencia: 10 MHz
• Ruido de fase cercano: −110 dBc a 1 Hz de desplazamiento, valor típico
• Estabilidad de frecuencia: inferior a ±5 ppb
• Precisión de frecuencia: inferior a ±0,05 ppm
• Tiempo aproximado de estabilización del reloj después del encendido: 10–15 minutos.

Entrada y salida de reloj

• Salida de reloj:
  • 1 conector BNC
  • Frecuencia: 10 MHz
  • Impedancia: 50 Ω
  • Señal de onda cuadrada
  • Nivel: 7 dBm / 0,5 Vrms
• Entrada para reloj externo:
  • 1 conector BNC
  • Frecuencia: 10 MHz
  • Impedancia: 50 Ω
  • Compatible con señales sinusoidales o cuadradas
  • Nivel de entrada: 7–14 dBm / 0,5–1 Vrms
• Selección automática del reloj externo cuando se detecta una señal compatible.

Alimentación

• Dos transformadores toroidales independientes de 50 VA
• Alimentaciones separadas para las secciones de conmutación, aislamiento y reloj
• Regulación lineal de ruido ultrabajo mediante múltiples etapas LDO
• Filtrado EMI en la entrada de corriente
• Tensión de funcionamiento: 220–240 V CA
• Configuración de fábrica opcional para 110–120 V CA
• Consumo:
  • En espera: 18 W
  • A plena carga: 28 W.

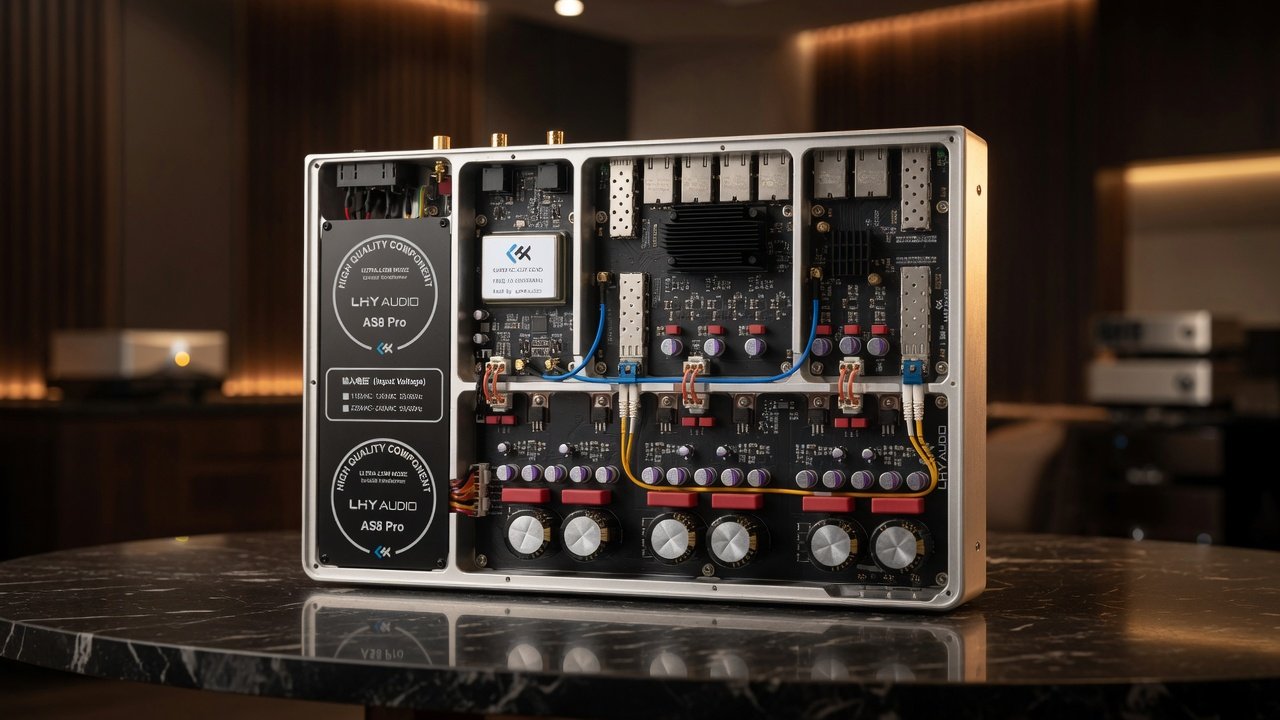

Construcción

• Chasis mecanizado íntegramente en aleación de aluminio
• Compartimentos internos independientes para reducir interferencias electromagnéticas
• Placas de circuito impreso de cuatro capas con acabado dorado por inmersión
• Cableado interno Gotham
• Conectores RJ45 PULSE preparados para redes de hasta 10 Gbps
• Condensadores seleccionados de Nichicon, Rubycon, WIMA y Panasonic
• Terminal de tierra independiente
• Conmutador Ground Lift para conectar o aislar la toma de tierra.

Indicadores

• Indicador frontal de encendido
• Indicador de funcionamiento con reloj interno
• Indicador de funcionamiento con reloj externo
• Indicadores independientes de velocidad, conexión y actividad en los puertos de red
• Luz verde para conexiones de 100/1000 Mbps
• Luz naranja para conexiones de 2,5 Gbps.

Dimensiones y peso

• Dimensiones: 400 × 260 × 60 mm
  Ancho × fondo × alto
• Peso: 5,5 kg.

Accesorios incluidos

• Cable de alimentación
• Cable Ethernet de categoría 6
• Guantes de manipulación.
