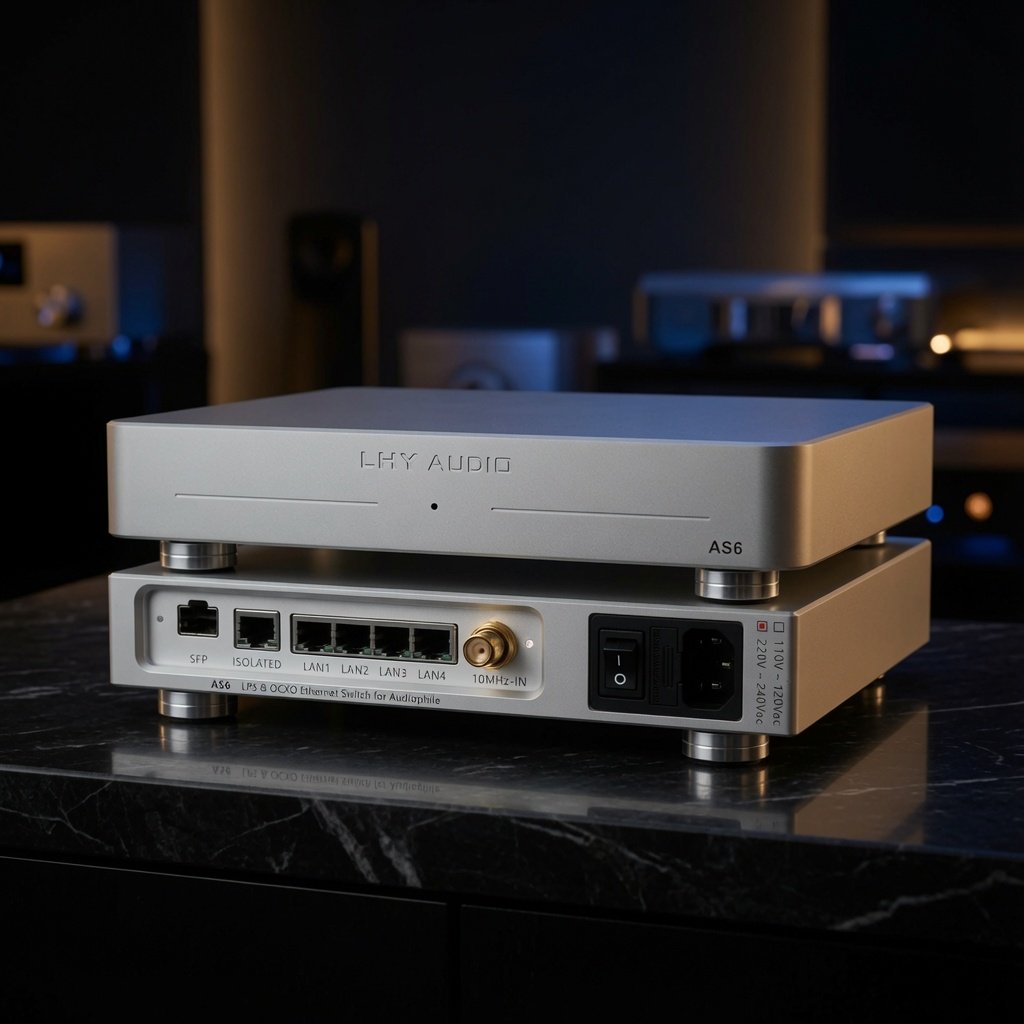

AS 6

Descripción

El LHY Audio AS6 ha sido diseñado para reducir el ruido eléctrico presente en las conexiones de red y ofrecer una base más estable para la reproducción musical mediante streaming. A diferencia de un switch informático convencional, su construcción, alimentación y sistema de reloj están concebidos expresamente para su integración en equipos de alta fidelidad.

Su fuente de alimentación lineal emplea un transformador toroidal Talema, rectificación de alta velocidad y una etapa de filtrado EMI en la entrada de corriente. Tres líneas independientes de regulación LT3042 con transistores PNP suministran energía de muy bajo ruido a la placa principal y al oscilador, limitando la interacción eléctrica entre las diferentes secciones internas.

El sistema de sincronización incorpora un reloj SC-Cut OCXO de alta precisión, que proporciona una referencia temporal estable para el funcionamiento del circuito Ethernet. Además, el AS6 dispone de una entrada BNC para conectar un reloj maestro externo de 10 MHz, permitiendo integrarlo en instalaciones digitales más avanzadas.

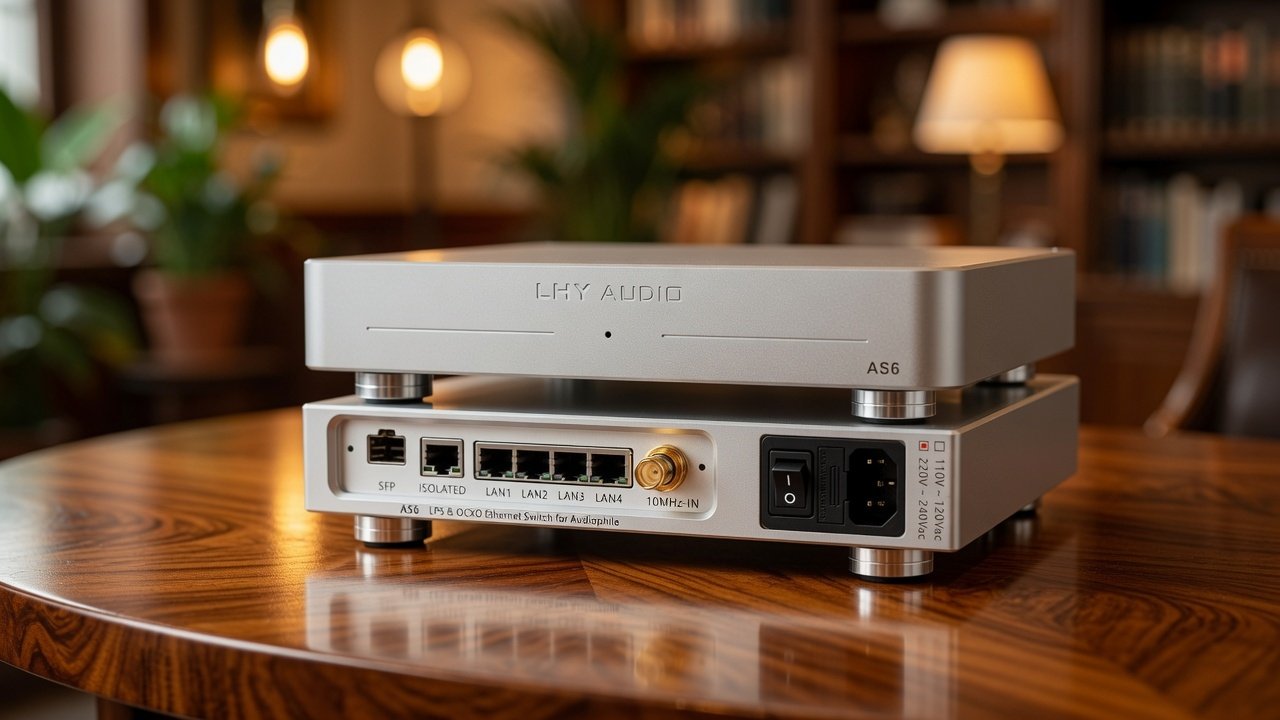

En materia de conectividad, incluye cuatro puertos Ethernet RJ45 convencionales, un puerto RJ45 con aislamiento digital, una conexión óptica SFP y una entrada BNC para reloj externo. Todos los puertos de red admiten velocidades de 10, 100 y 1.000 Mbps.

El puerto RJ45 aislado está especialmente indicado para la conexión directa del streamer, servidor musical o reproductor de red, ya que incorpora una barrera adicional frente al ruido procedente del router, del ordenador o del resto de la instalación.

Todo el conjunto se aloja en un sólido chasis de aluminio mecanizado por CNC, con una disposición interna que separa las etapas de corriente alterna, corriente continua y procesamiento de red. Disponible en acabado negro o plata, el AS6 combina una construcción sobria y robusta con unas dimensiones apropiadas para cualquier sistema High-End.

El objetivo del AS6 no es aumentar la velocidad de Internet, sino proporcionar una infraestructura de red más silenciosa, estable y adecuada para sistemas de reproducción digital de alta calidad.

Características técnicas

Conexiones de red

• 4 puertos Ethernet RJ45
• 1 puerto Ethernet RJ45 con aislamiento digital
• 1 puerto óptico SFP
• 1 entrada BNC para reloj externo
• Velocidad de los puertos de red: 10/100/1000 Mbps
• Compatible con redes Ethernet Gigabit

Entrada para reloj externo

• Frecuencia de referencia: 10 MHz
• Conector: BNC
• Impedancia compatible: 50 Ω / 75 Ω
• Nivel de entrada: 0 dBm a 20 dBm
• Señal cuadrada CMOS: 0,3 V a 3,3 V pico a pico
• Señal sinusoidal: 0,5 V a 3,3 V RMS

Sistema de reloj

• Oscilador interno de alta precisión SC-Cut OCXO
• Tecnología OCXO: oscilador de cristal controlado por temperatura
• Alimentación independiente y regulada para el circuito de reloj
• Diseñado para proporcionar una referencia temporal estable al procesamiento de la señal Ethernet

Alimentación

• Fuente de alimentación lineal integrada
• Transformador toroidal Talema
• Rectificación y filtrado de alta velocidad
• Filtro EMI en la entrada de corriente alterna
• Tres líneas independientes de regulación de ruido ultrabajo
• Regulación mediante 3 canales LT3042 con transistores PNP
• Alimentación separada para el reloj OCXO y la placa principal
• Consumo eléctrico: 10 W
• Fusible: 5 × 20 mm

Aislamiento y reducción de ruido

• Transformador de aislamiento digital
• Puerto Ethernet RJ45 específicamente aislado
• Arquitectura de alimentación de ruido ultrabajo
• Separación interna de las diferentes etapas de alimentación y procesamiento
• Diseño orientado a reducir el ruido eléctrico procedente de routers, ordenadores y dispositivos conectados a la red

Construcción

• Chasis sólido de aleación de aluminio
• Mecanizado de precisión mediante CNC
• Construcción rígida para mejorar el aislamiento mecánico y electromagnético
• Disponible en acabado negro o plata

Alimentación eléctrica

• Versión europea: 220–240 V CA
• Versión internacional: 110–120 V CA

Dimensiones y peso

• Dimensiones: 240 × 175 × 50 mm
  Ancho × fondo × alto
• Peso: 2 kg

Accesorios incluidos

• Cable de alimentación
