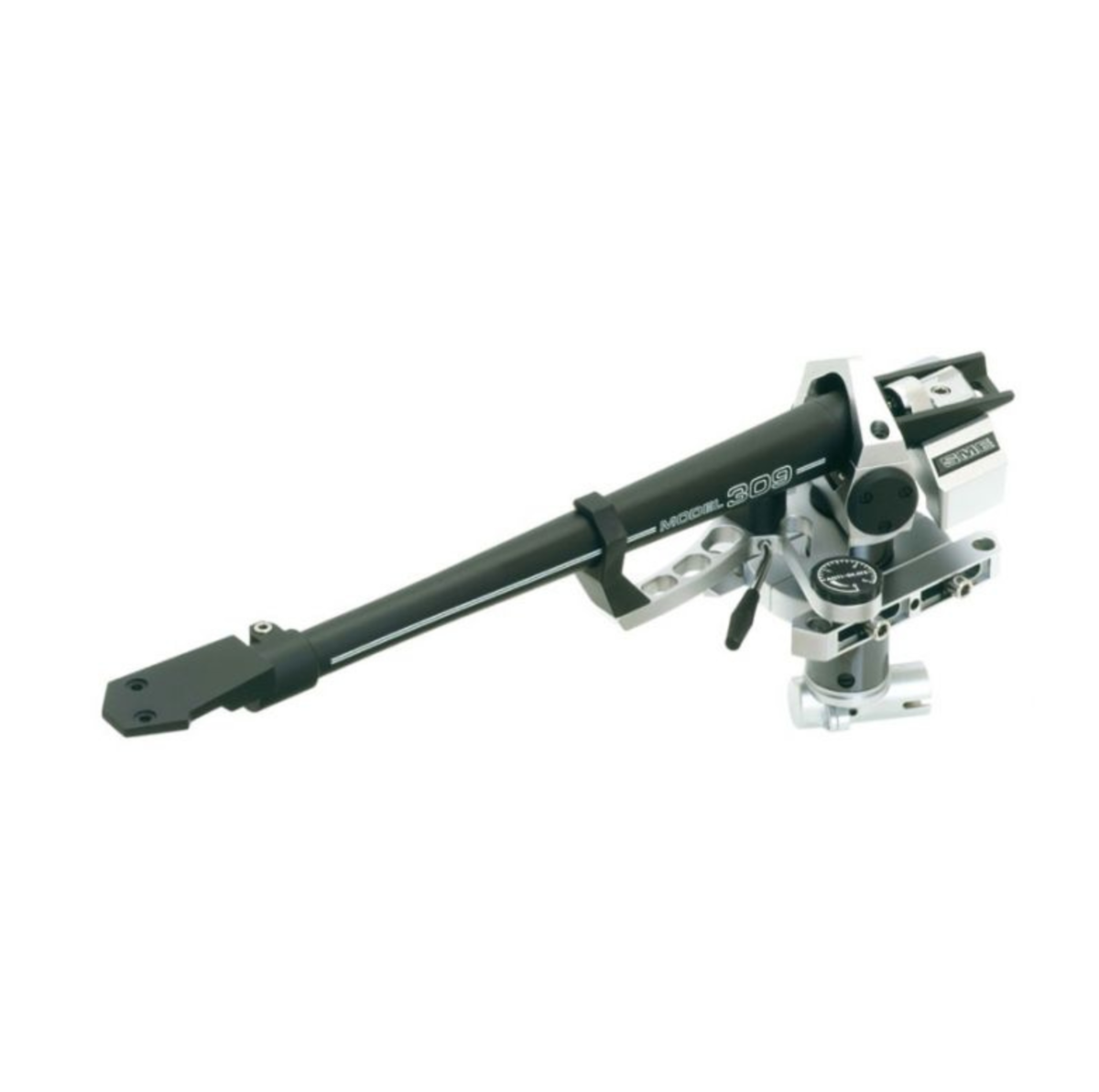

SME Series 300 Model 309

Descripción

• Carcasa única de magnesio fundido a presión desmontable e intercambiable sin alterar el cartucho o el cableado.
• La nueva disposición de sujeción del diseño garantiza unión rígida con brazo fonocaptor.
• El brazo ultra rígido de dos piezas refleja técnicas sofisticadas de trabajo del metal.
• La capa interna restringida humedece minuto vibraciones residuales que hacen que el brazo acústicamente inerte.
• Eje transversal, rectificado y roscado de acero inoxidable. Llevado en un yugo macizo de 10 mm. carreras de bolas de precisión. Eje en nivel medio récord para minimizar el warp-wow.
• El ensamblaje exclusivo brinda alta rigidez y permite que los rodamientos se ajusten críticamente antes. El brazo fonocaptor está instalado.
• Eje vertical, rectificado y roscado de acero inoxidable, rectificado, con brida integral de 16 mm de diámetro para acoplar el eje y el yugo.
• Pilar de acero de 23 mm de diámetro, tratado térmicamente, rectificado y pulido, lleva dos precisión de 17 mm. Pistas de bolas, ampliamente espaciadas para resistir la inclinación.
• El control antipatinaje funciona mediante tensión. eesorte y filamento. La esfera corresponde con VTF y tiene posición APAGADA positiva.
• El control de descenso/subida proporciona un movimiento positivo y suave acción. Se puede ajustar la altura de elevación.
• La base de doble bloqueo proporciona control de movimiento con alta rigidez.
• Contrapeso de aleación de tungsteno transportado Suspensión amortiguada de dos puntos. Inercia extrabaja. El diseño ayuda a montar en warp.
• La carcasa de peso suspendida corrige el centro de gravedad y proporciona un brazo no reflectante.
• La toma de salida giratoria y amortiguada minimiza Transmisión de vibraciones en uso en subchasis.
• Las líneas de referencia en el brazo facilitan el VTA.
• Ajuste fino del ángulo de seguimiento horizontal (ETS).
• Nuevo diseño de conjuntos de transportadores de alineación HTA con gran precisión.
• Cables de cartucho y cableado interno LCOFC litz.
• Cable de audio LCOFC balanceado con chapado en oro enchufes de fono.

DIMENSIONES 309

A – Distancia del pivote al lápiz óptico: 232,32

B – Distancia desde el pivote hasta el centro de la plataforma giratoria: 215,35

C – Centros de fijación de cartuchos: 12,70

D – Ángulo de compensación: 23,204˚

E – Desplazamiento lineal: 91,54

F – Voladizo 16,98 máximo: 87,90

G – Altura sobre la superficie de montaje mín. 56,40 H – Altura de la superficie de registro sobre la superficie de montaje máx. 55,90 mín 24.40 J – Profundidad debajo de la superficie de montaje 56,75 K – Juego radial para contrapeso 73,0 L – Espacio libre entre la tapa del gabinete y la superficie del disco, suponiendo que la altura del cartucho sea 17,0 37,0
