Descripción

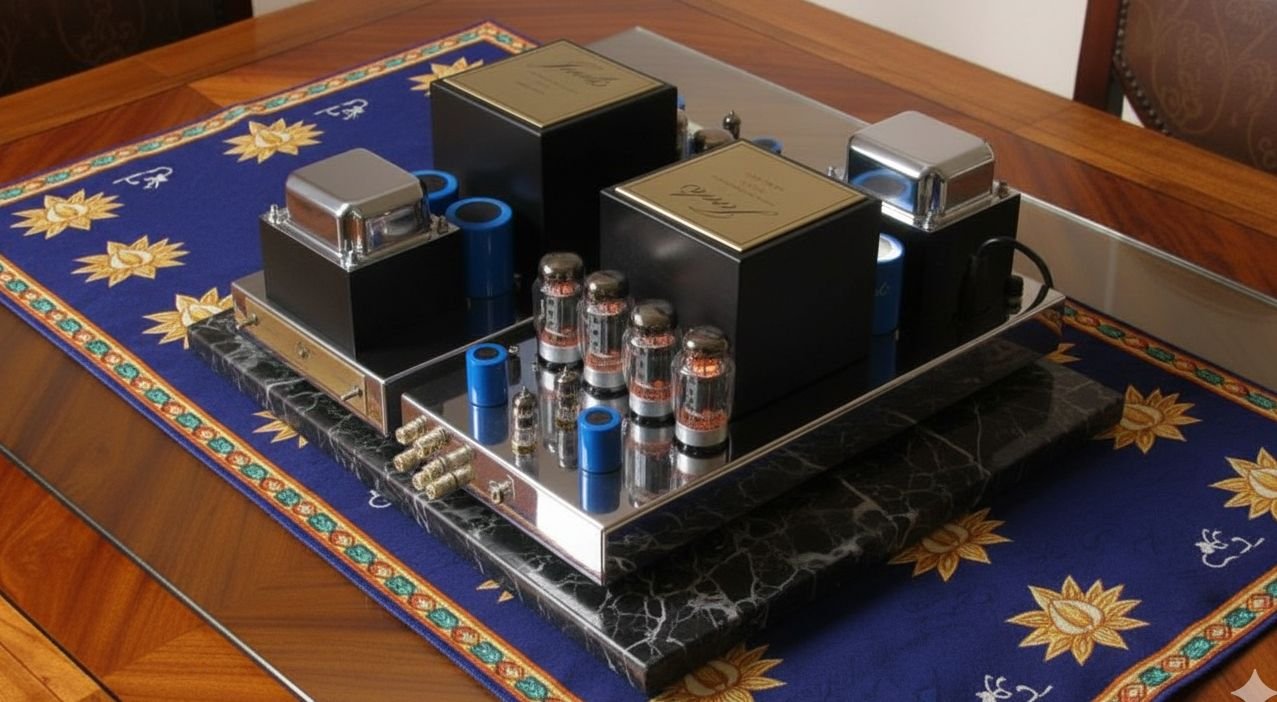

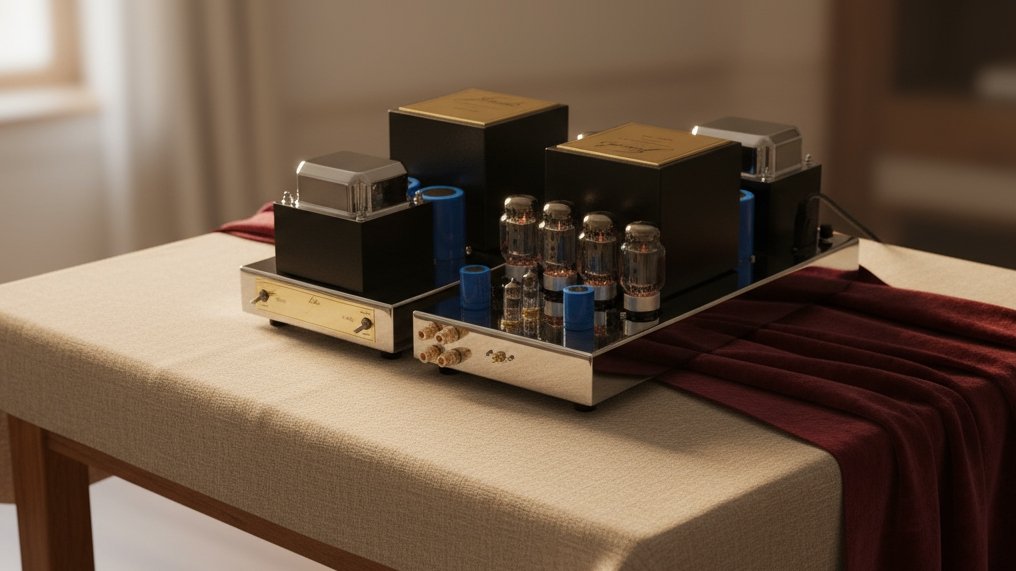

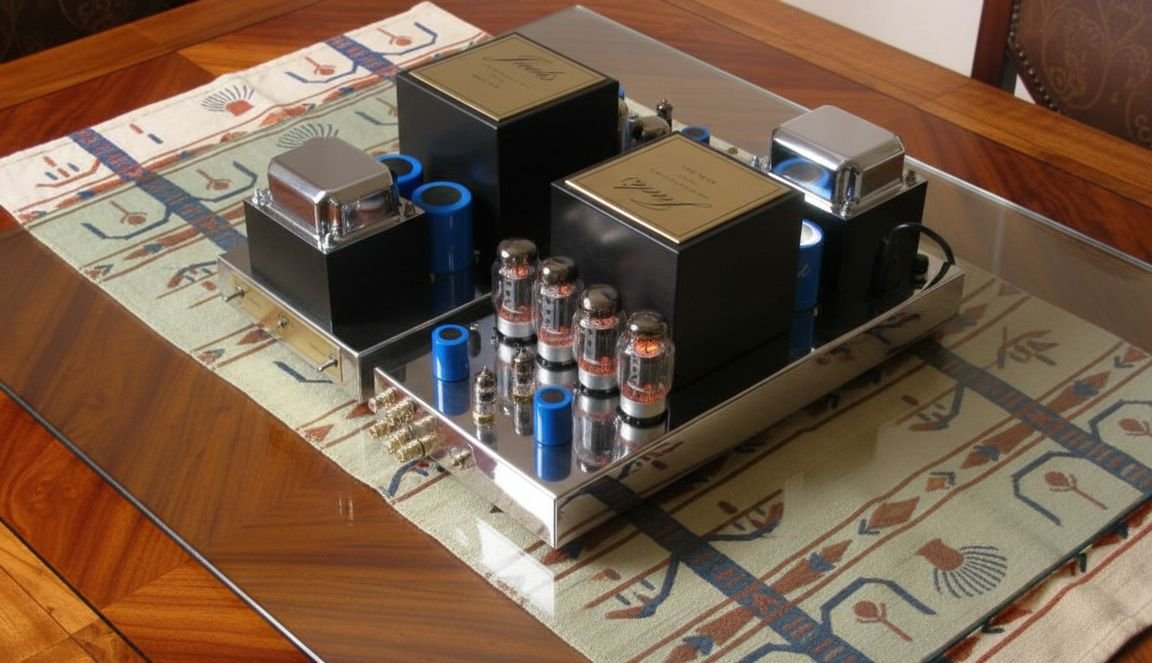

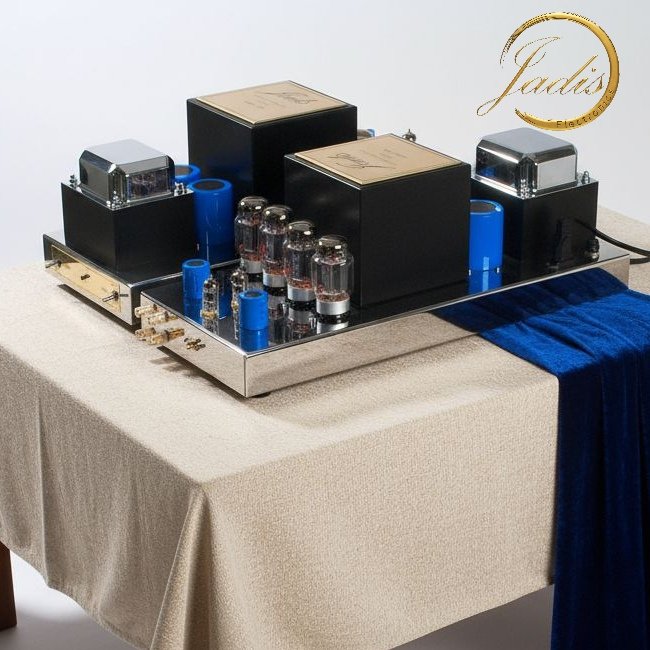

La JA80 es una etapa de potencia de clase pura A. Fue la primera etapa de potencia creada por JADIS en 1983; Se ha actualizado varias veces, pero sigue siendo el buque insignia de la marca.
Funciona en una configuración «push-pull» con triple carga y con ajuste de bias automático. Puede funcionar con varios tipos de válvulas de Pentodo: KT120, KT90, KT88, 6550, 6CA7 o EL34. La versión MkII aporta la compatibilidad con las válvulas de pentodo KT150.
La función de desplazamiento de fase está asegurada por un triodo doble ECC82 y la función de transistor por un ECC83. El transformador de salida, garantizado de por vida, permite una adaptación de impedancia de 1 a 16 ohmios. El circuito del cátodo está protegido por un fusible individual. El transformador de potencia está sobredimensionado para una mejor disipación del calor y las vibraciones. El filtrado de los altos voltajes está asegurado por los condensadores de alta capacidad. Las válvulas se calientan por corriente alterna para conseguir mayor equilibrio y reducción de ruido. Los terminales de salida permiten el bicableado. Las conexiones de oro aseguran una transmisión fiel de las señales. La etapa de potencia se ensambla con cableado convencional «punto por punto» y utiliza una soldadura de estaño de plata cobre. El marco, en acero inoxidable no magnético 316L, no influye en la electrónica y hace que el dispositivo no sea sensible a las perturbaciones externas. Al cambiar de la válvula KT150 a otro tipo de válvula como: EL34, 6CA7, KT88, KT90, KT120 y 6550, se debe realizar una pequeña modificación dentro de la unidad.
Especificaciones:
- TIPO DE AMPLIFICACIÓN: Etapa de potencia monofónica en configuración clase A
- BIAS: Automático
- POTENCIA DE SALIDA: Hasta 90 W RMS Clase A (cada etapa)
- ANCHO DE BANDA: 20 Hz a 27 kHz
- SENSIBILIDAD: 500 mV
- NÚMERO DE BLOQUES: 2
- LISTA DE VÁLVULAS: 8 x KT150/6550/KT120/KT90/KT88/6CA7/EL34 /2 x ECC82 / 2 x ECC83
- DIMENSIONES: 260 mm x 625 mm x 240 mm (cada etapa)
- PESO: 35 kg (cada etapa)
- CONSUMO: 190 W (cada etapa)
